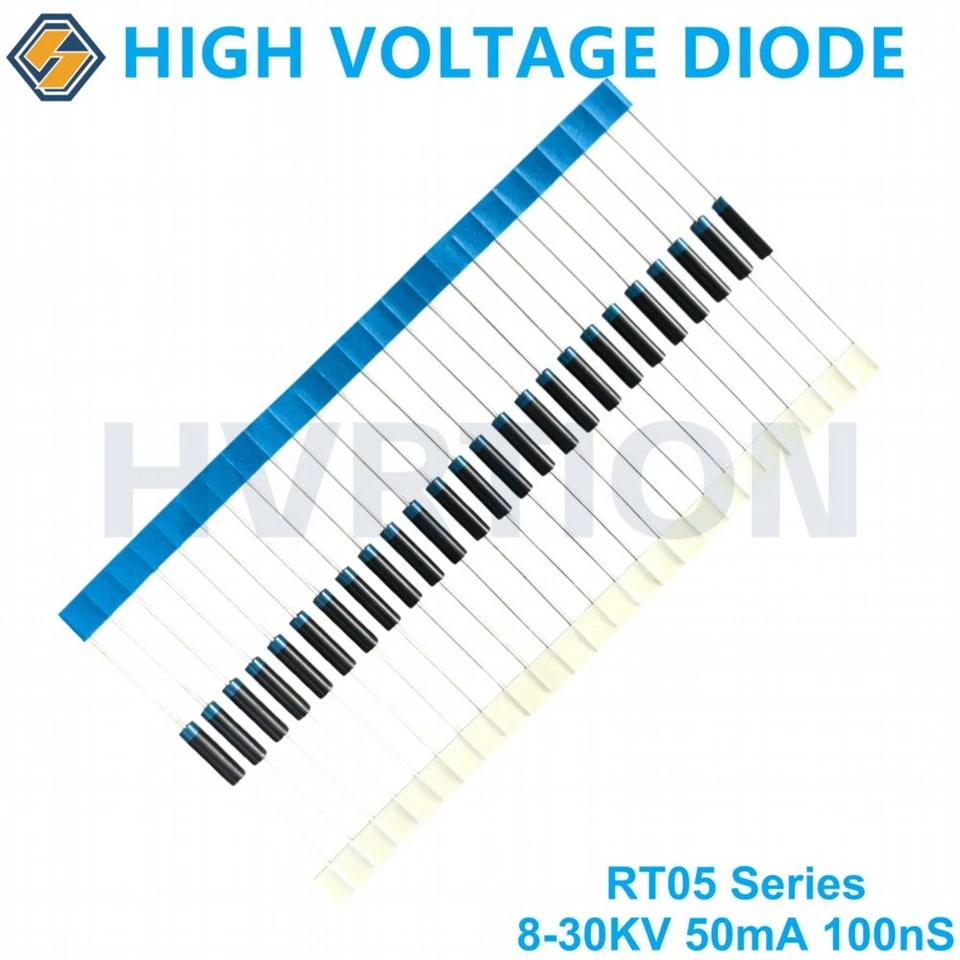

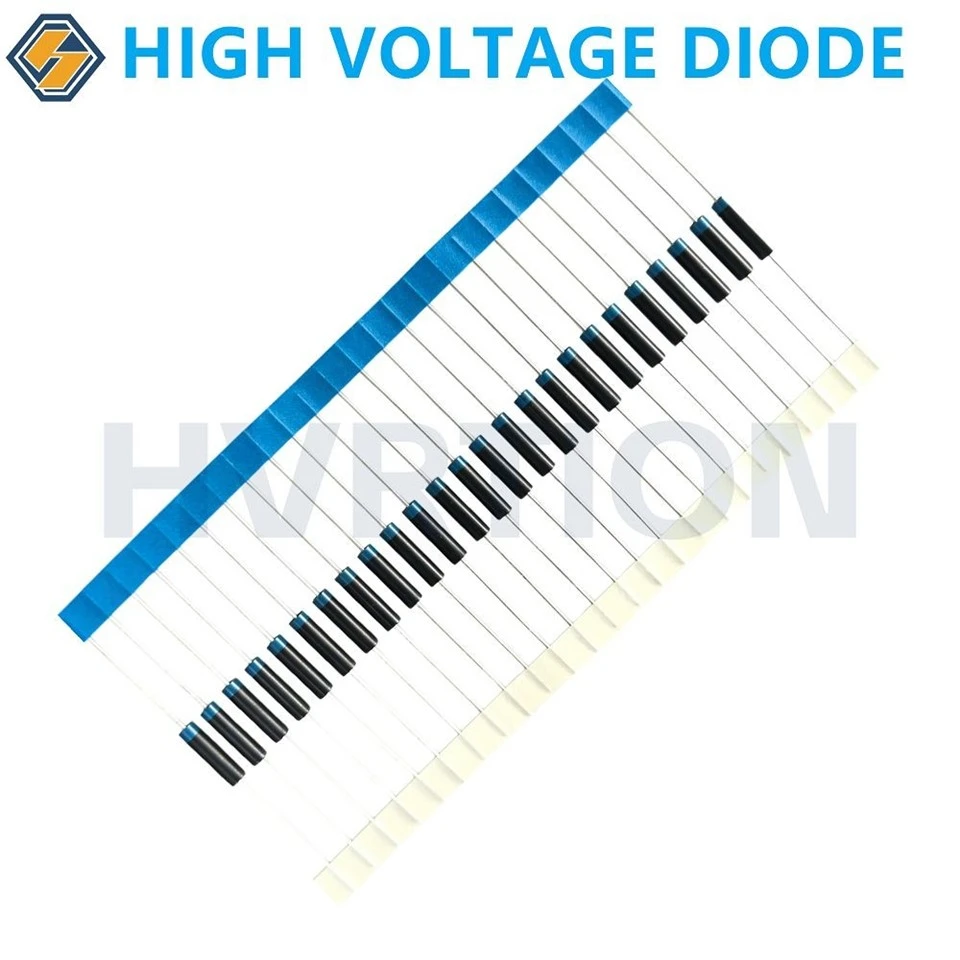

RT05 röð 8–20kV 50mA 100ns hraðbata háspennu díóða
Háspennuafriðlardíóður|8kV–20kV|50mA|Fljótur bati|Axial leiða
RT05 serían er fjölskylda af háspennu hraðafriðunardíóðum-hönnuð fyrir há-aflgjafa, há-tíðnileiðréttingu, iðnaðar rafeindabúnað, rafstöðukerfi og önnur forrit sem krefjast áreiðanlegrar háspennurofa og leiðréttingar.
Röðin nær yfir 8kV til 20kV endurtekna hámarkspennu (VRRM) með 50mA meðalframstraum. Valdar gerðir bjóða upp á 100ns-flokks öfugan endurheimtartíma, sem hjálpar til við að draga úr skiptatapi og bæta leiðréttingarskilvirkni í hátíðnirásum.
Áslaga-blýbyggingin veitir þægilega uppsetningu á PCB og gegnum-holu á sama tíma og viðheldur þéttri formstuðli fyrir háspennu hringrásarhönnun.
Helstu eiginleikar vöru
* Há bakspenna: 8kV, 10kV, 12kV, 15kV, 16kV, 18kV og 20kV valkostir
* Meðalframstraumur: 50mA
* Fljótur endurheimtur til baka: 100ns flokkur
* Hár framrásargeta: allt að 5A eftir gerð
* Lítill öfugur lekastraumur: venjulega 2–5μA hámark eftir gerð
* Ásblýsmíði fyrir þægilega-uppsetningu í gegnum holu
* Há-einangrun og áreiðanleg hjúpun
* Mikið vinnsluhitastig: -háð gerð, allt að -40 gráður til +150 gráður
* Hentar fyrir há-leiðréttingu og há-aflbreytingu
* Fáanlegt í mörgum rafeinkunnum og blývíddum
* Hentar fyrir OEM, ODM og sérsniðna háspennuaflgjafahönnun.-
RT05 röð rafmagns upplýsingar
|
Tegund |
Einkunn gildi |
Temp. Ástand |
Rafmagns einkenni |
Stærð |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φbody*L, φblý |
|
|
[EF=IF(AV)] |
[VR=VRRM] |
||||||||
|
KV |
mA |
A |
gráðu |
gráðu |
V |
μA |
μS |
mm |
|
|
RT0508S |
8 |
50 |
3 |
150 |
-40~+150 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL510R |
10 |
50 |
5 |
120 |
-40~+120 |
30 |
5 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL512R |
12 |
50 |
5 |
120 |
-40~+120 |
30 |
5 |
0.15 |
Φ3*8/Φ0.6 |
|

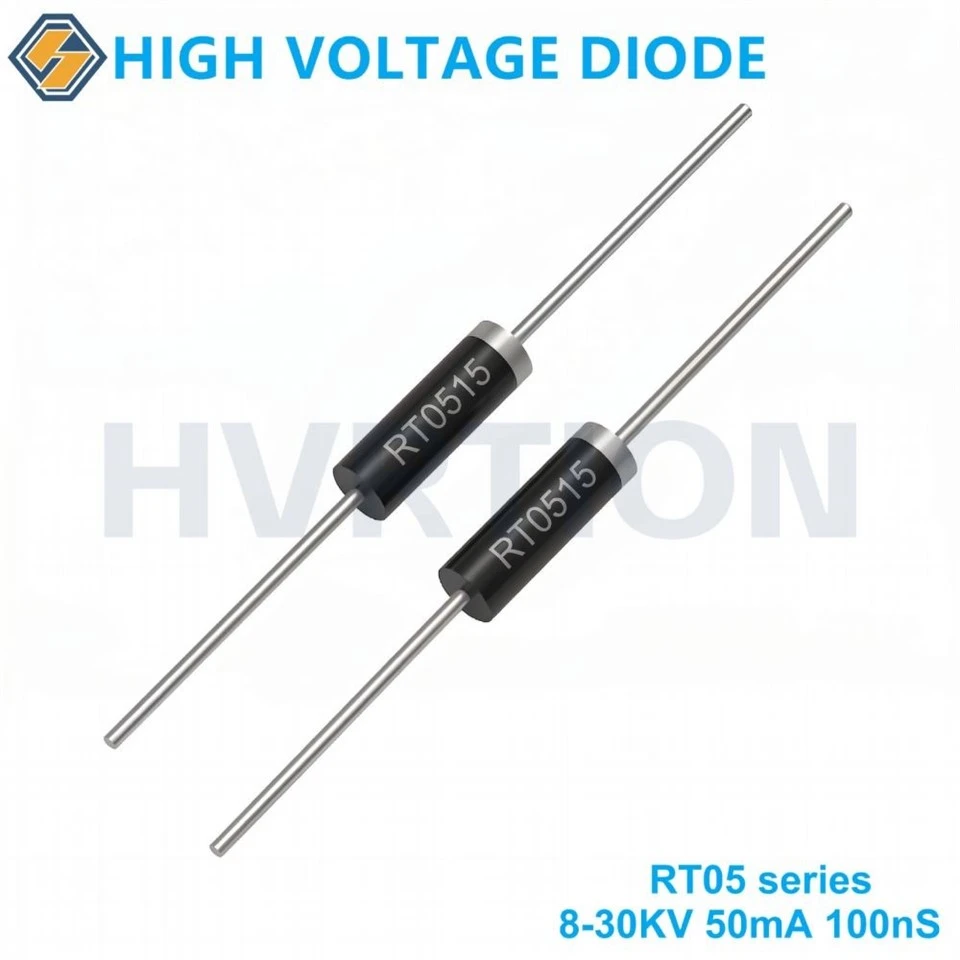

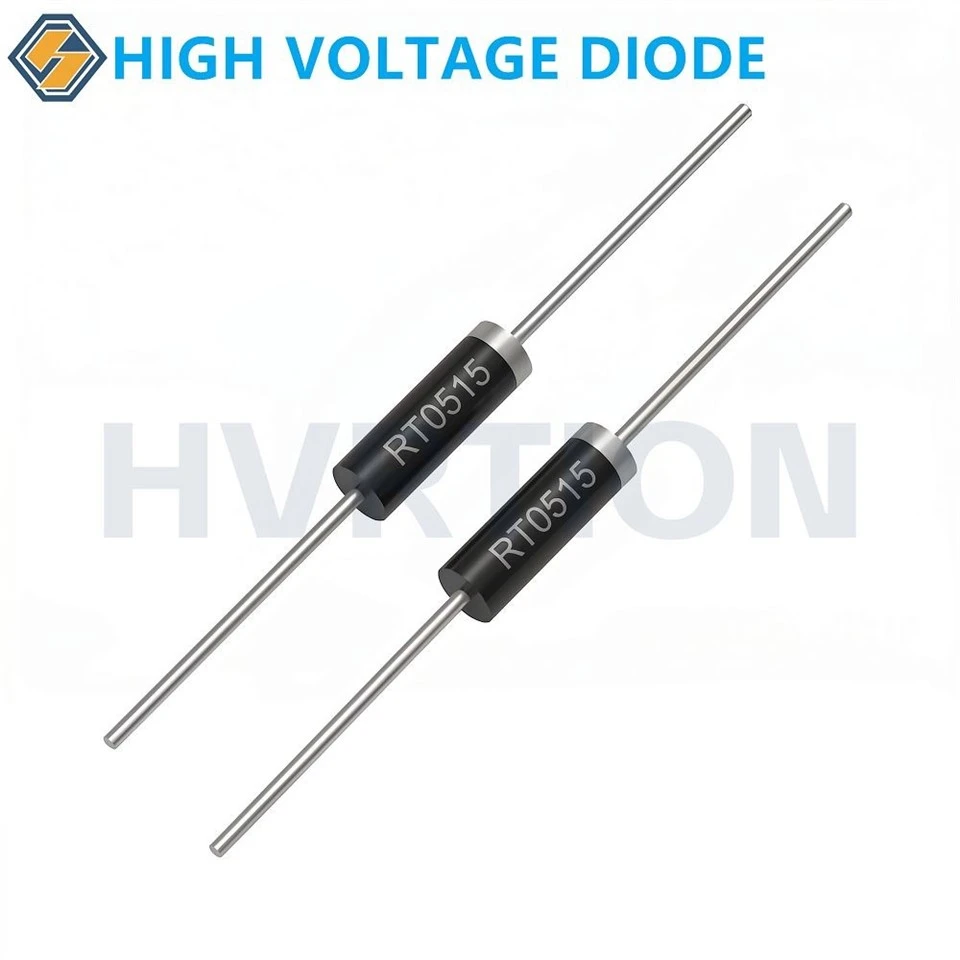

RT0515 |
15 |
50 |
3 |
150 |
-40~+150 |
32 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL516 |
16 |
50 |
5 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
RT0518 |
18 |
50 |
3 |
150 |
-40~+150 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0520 |
20 |
50 |
3 |
150 |
-40~+150 |
45 |
2 |
0.1 |
Φ3*12/Φ0.6 |
Prófskilyrði: Ta=25 gráðu ; rafeiginleikar eru hámarksgildi nema annað sé tekið fram.
Eiginleikar RT05 röð
Háspennustig frá 8kV til 20kV
RT05 fjölskyldan veitir margar spennustig svo verkfræðingar geta valið viðeigandi díóða í samræmi við DC strætóspennu, úttaksspennu spenni, staðfræði leiðréttinga og nauðsynleg öryggisbil.
Spennuflokkar í boði
8kV → 10kV → 12kV → 15kV → 16kV → 18kV → 20kV
Þetta svið gerir RT05 fjölskylduna hentuga fyrir bæði fyrirferðarlítið há-aflgjafa og iðnaðar háspennuafriðrásir.
Fyrir háspennuhringrásarhönnun er mikilvægt að velja díóðu með nægilega endurtekinni toppspennu til að veita fullnægjandi rafmagnsbil við venjulega notkun og skammvinn skilyrði.
Fljótur endurheimtur fyrir hátíðnileiðréttingu.-
Lykileinkenni RT05 seríunnar er hraður endurheimtur.
Röðin inniheldur gerðir með 100ns-flokki Trr, en 12kV 2CL512R líkanið er tilgreint við 150ns hámark samkvæmt meðfylgjandi forskriftatöflu.
Fljótur bati hjálpar til við að draga úr þeim tíma sem þarf til að díóðan breytist frá framleiðni yfir í afturábak. Í rofa- og hátíðnijafnararásum getur þetta hjálpað til við að draga úr öfugri-endurheimtu-tengdu tapi og óæskilegri skiptiálagi.
Niðurstaðan er há-afriðlarlausn sem hentar:
* Há-aflgjafar
* Há-inverter hringrásir
* Há-tíðnispennir
* Þétta hleðslurásir
* Há-jafnspennugjafar
* Iðnaðar RF búnaður
* Rafstöðueiginleikar
* Há-prófunarbúnaður
Smíði háspennuafriðunardíóða
RT05 röðin notar axial-blýdíóðabyggingu, sem gerir hana hæfilega fyrir samsetningu í gegnum-gat PCB, punkt-til-punkta og háspennueiningu.
Fyrirferðalítill axial pakkinn veitir nokkra hagnýta kosti:
Ásleiðir
--Þægilegt fyrir PCB festingu í gegnum gatið og háspennulagnir.
Fyrirferðarlítill háspennupakki
-- Hentar fyrir hönnun þar sem PCB pláss og einangrunarfjarlægð verður að vera vandlega stjórnað.
Há-hjúpun
Innbyggða uppbyggingin veitir rafeinangrun og vélrænni vernd fyrir hálfleiðaramótin.
Margar blývíddar
Mismunandi gerðir nota mismunandi líkamslengd og blýþvermál, sem gerir hönnuðum kleift að velja pakka sem hentar samsetningarþörfum þeirra.
Dæmigert forrit
1. Háspennuaflgjafar
Hægt er að nota RT05 há-afriðladíóða í aukaleiðréttingarstigi há-aflgjafa.
Dæmigert forrit innihalda:
* Há-jafnspennugjafar
* Transformer afriðlar
* Þétta hleðslubirgðir
* Háspennugjafar-rannsóknastofu
* Iðnaðarorkubreytingarkerfi
2. Há-aflgjafar
Hratt endurheimtaeiginleikinn gerir valdar RT05 gerðir hentugar fyrir hátíðnileiðréttingu.
Umsóknir innihalda:
* Há-tíðnispennir
* Skipt um aflgjafa
* Resonant aflgjafar
* Há-hitunarbúnaður
* RF aflbúnaður
* Há-iðnaðarvélar
3. Rafstöðubúnaður
Algengt er að þörf sé á há-afriðladíóðum í rafrásum sem mynda há-jafnspennu fyrir rafstöðueiginleikabúnað.
Hugsanlegar umsóknir innihalda:
* Rafstöðueiginleikar
* Rafstöðueiginleg úðakerfi
* Rafstöðueiginleikar
* Ryksöfnunarbúnaður
* Iðnaðarlofthreinsibúnaður
4. Þéttahleðsla
RT05 seríuna er hægt að nota fyrir háspennuþétta hleðslu- og leiðréttingarrásir þar sem spennustigið og spennustig-straumsgetan eru valin á viðeigandi hátt.
Dæmigert forrit innihalda:
* Púls aflgjafar
* Orkugeymslukerfi
* Háspennuþéttahleðslutæki-
* Spennumargfaldarrásir
* Há-púlsgjafar
5. Háspennupróf og rannsóknarstofubúnaður
8kV–20kV spennusviðið gerir seríuna hentuga fyrir ýmsar háspennurannsóknarstöðvar og iðnaðarprófunarrásir.
Umsóknir geta innihaldið:
* Há-prófunarbúnaður
* Einangrunarprófunarbúnaður
* Vísindaleg tæki
* Há-mælingarkerfi fyrir háspennu
* Rannsakaðu aflgjafa
Hvernig á að velja rétta RT05 háspennu díóðuna
Veldu VRRM einkunnina í samræmi við hámarks bakspennu sem birtist yfir díóðuna.
Til dæmis:
* Um það bil 8kV kerfi → RT0508S
* Um það bil 10kV kerfi → 2CL510R
* Um það bil 12kV kerfi → 2CL512R
* Um það bil 15kV kerfi → RT0515
* Um það bil 16kV kerfi → 2CL516
* Um það bil 18kV kerfi → RT0518
* Um það bil 20kV kerfi → 2CLG0520
Raunverulegt val ætti að innihalda nægilegt hönnunarbil fyrir spennustjórnun, álagsbreytingar, skiptistrauma og aðrar hringrásaraðstæður.
Allar skráðar RT05 gerðir eru með 50mA meðalframstraums-einkunn, en raunverulegur hringrásarstraumur, vinnuferill, kæling og rekstrarhiti ætti að vera metinn við hönnun.
IFSM einkunnin er mismunandi eftir gerðum.
10kV og 12kV gerðirnar sem taldar eru upp í töflunni veita allt að 5A hámarksframstraum, en nokkrar aðrar gerðir eru metnar 3A.
Fyrir hátíðnirásir er Trr sérstaklega mikilvægur.
Flestar gerðir í meðfylgjandi RT05 töflu eru tilgreindar við 0,1μs / 100ns, en 2CL512R er tilgreindur við 0,15μs / 150ns.
Staðfestu líkamsþvermál, líkamslengd og blýþvermál fyrir hönnun PCB eða háspennueiningar.
OEM & sérsniðnar háspennu díóða lausnir
Við getum veitt sérsniðnar díóðalausnir byggðar á umsóknarkröfum.
Sérsniðin getur falið í sér:
* Reverse spennu einkunn
* Áfram núverandi einkunn
* Endurheimtunartími
* Bylgjustraumsgeta
* Kröfur um áframspennu
* Stærðir pakka
* Þvermál blý
* Lengd blýs
* Rafmagns eiginleikar
* Vörumerking
* Umbúðir
* OEM / ODM kröfur
Ef forritið þitt krefst spennu- eða straumforskrifta utan venjulegs RT05-sviðs, hafðu samband við tækniteymi okkar til að fá sérsniðna háspennuafriðlarlausn.
Gæði og áreiðanleiki
Fyrir háspennu hálfleiðaraíhluti eru stöðugir rafeiginleikar og stöðug einangrunarafköst mikilvæg.
RT05 röðin er hönnuð fyrir forrit sem krefjast:
* Stöðug háspennulokunargeta-
* Áreiðanleg framleiðrétting
* Stýrður öfugur lekastraumur
* Fljótur að skipta bata
* Mikil bylgjuþol
* Fyrirferðarlítil axial umbúðir
* Langtíma-iðnrekstur
Raunveruleg frammistaða fer eftir staðfræði hringrásarinnar, hitauppstreymi, uppsetningaraðferð, notkunartíðni og beittri spennu.
Algengar spurningar – RT05 röð háspennu díóða
Sp.: Hvað er RT05 háspennudíóða?
A: RT05 serían er axial-blýhrað-endurheimt há-afriðlardíóðafjölskylda sem er flokkuð frá 8kV til 20kV og 50mA. Valdar gerðir veita um það bil 100ns öfugan endurheimtartíma, sem gerir þær hentugar fyrir há-aflgjafa, há-tíðnileiðréttingu, þéttahleðslu, rafstöðueiginleikabúnað og háspennukerfi í iðnaði.
Sp.: Hvaða RT05 díóða er hentugur fyrir 20kV notkun?
A: Fyrir forrit sem krefjast allt að 20kV endurtekinna toppspennu fyrir bakhlið, er 2CLG0520 20kV / 50mA líkanið sem skráð er í RT05 röðinni. Tilgreind hámarksframspenna þess er 45V, hámarks lekastraumur fyrir bakið er 2μA og hámarks endurheimtartími afturábaks er 0,1μs við tilgreind prófunarskilyrði.
Sp.: Eru RT05 háspennudíóðar hentugar fyrir há-aflgjafa?
A: Valdar RT05 gerðir með 100ns-flokki öfugri endurheimt eru hentugir möguleikar fyrir há-tíðni háspennuleiðréttingu. Endanlegt val ætti að taka tillit til notkunartíðni, spennubylgjuforms, bylgjustraums, hitauppstreymis og heildar skiptasvæðisfræðinnar
Sp.: Er hægt að nota þessar díóða í spennumargfaldararásum?
A: Já, að því gefnu að spenna, straumur, tíðni, bylgjuskilyrði og einangrunarkröfur séu innan forskrifta valinnar díóðu. Þeir geta verið notaðir í viðeigandi háspennuafriðli og spennu-margfaldarabyggingum.
Sp.: Get ég beðið um sérsniðna háspennudíóðu-?
A: Já. Hægt er að ræða sérsniðnar rafeinkunnir, pakkamál, blýstillingar og aðrar OEM kröfur í samræmi við umsóknarþarfir.
Hafðu samband við okkur til að fá gagnablöð, sýnishorn, magnverð, OEM / ODM aðlögun og stuðning við forrit.
