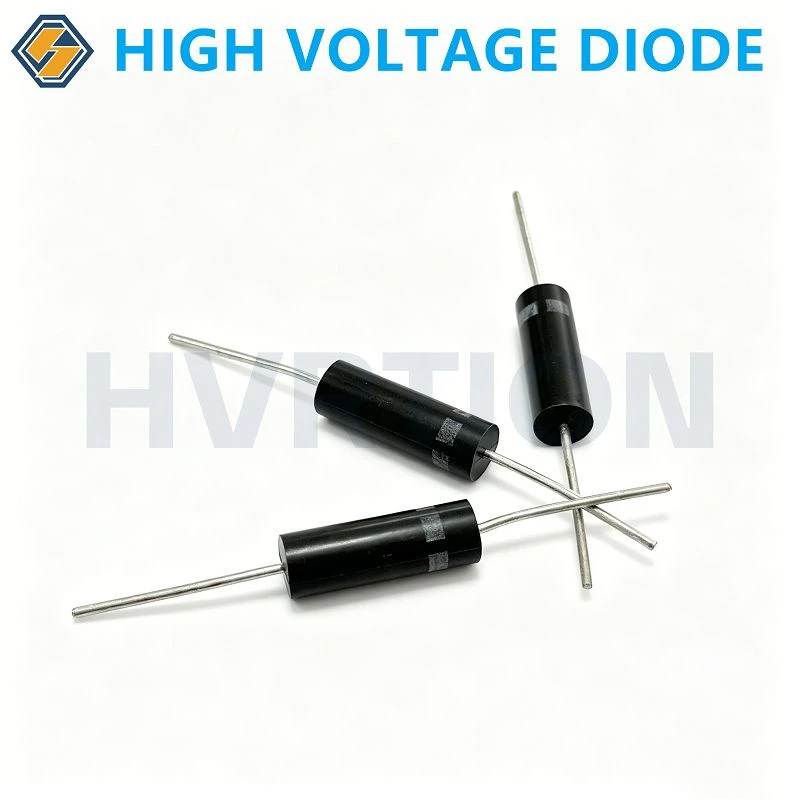

Vöruyfirlit

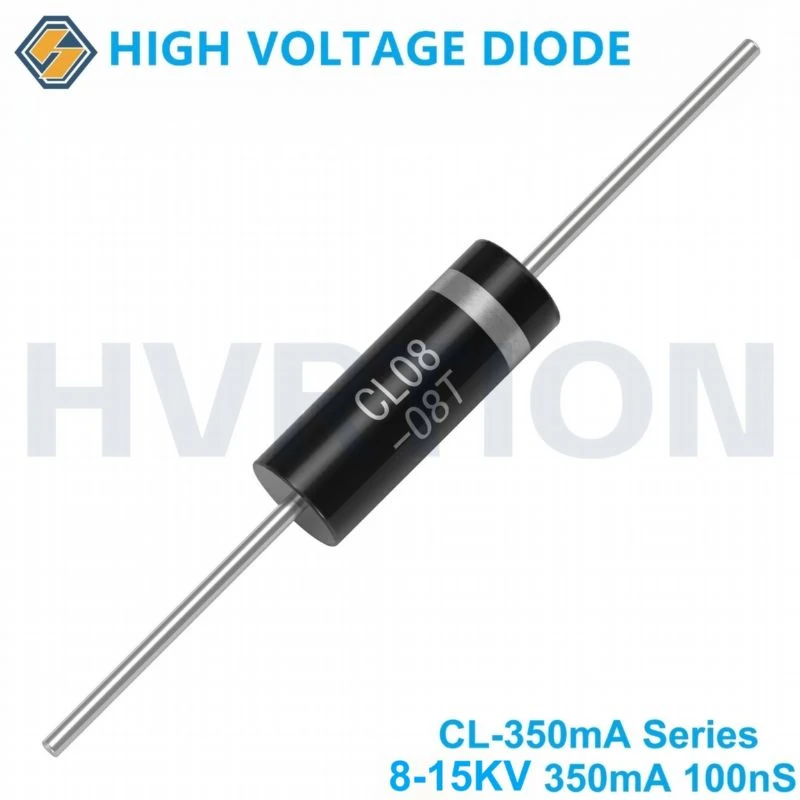

CL-350mA röð býður upp á alhliða úrval afhraðbata díóðahannað fyrir forrit sem krefjast mikillar blokkunarspennu, miðlungs áframstraums (350mA) og afar stutts afturábaks endurheimtartíma (0,1μs). Með spennustigum frá8KV í 15KVÞessar díóða tryggja skilvirka skiptingu og lítið aflmissi. Axial blýpakkar sem henta fyrir sjálfvirka ísetningu, hentugur fyrir örbylgjuofna, laseraflgjafa, röntgenrafla og iðnaðar HV búnað. Áreiðanlegar axial blýpakkar. Verksmiðju beint.
Helstu eiginleikar
Há lokunarspenna– VRRM: 8KV ~ 15KV
Áfram straumur– IF(AV): 350mA
Hámarks straumur– IFSM: 15A (ekki-endurtekið),30A fyrir CL05-15S
Ofur-fljótur batatími– trr: 0,1μs (0,15μs fyrir CL05-15S)
Lágt framspennufall– VF max frá 12V til 40V @ IFM=350mA
Lítill bakleki– IR1: 5μA @ VRRM, Ta=25 gráðu
Hitastig vinnslumóta– Tj: 130 gráður
Geymsluhitastig– Tstg: -40 gráður ~ +130 gráður, -40 gráður ~+160 gráður fyrir CL05-15S
RoHS samhæft, blý-laus frágangur
Umsóknir
- Örbylgjuofn háspennuleiðrétting
- Háspennu aflgjafar fyrir laser og plasma
- Röntgenrafallar og lækningatæki
- Rafstöðueiginleikar (ESP)
- Afritunarvélar / laserprentarar
- HV margfaldarar og þétta hleðslurásir
Rafmagns einkenni og stærðir
|
Tegund |
Einkunn gildi |
Temp. Ástand |
Rafmagns einkenni |
Stærð |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φbody*L, φblý |
|
|
[IFM=350mA] |
[VR=VRRM] |
||||||||
|
KV |
mA |
A |
gráðu |
gráðu |
V |
μA |
μS |
mm |
|
|

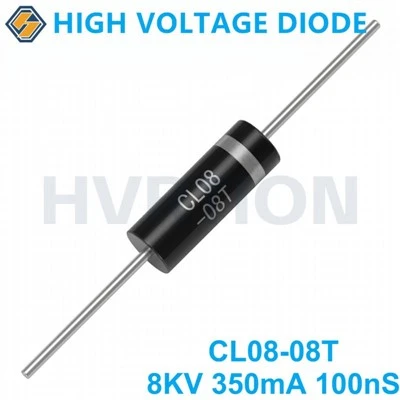

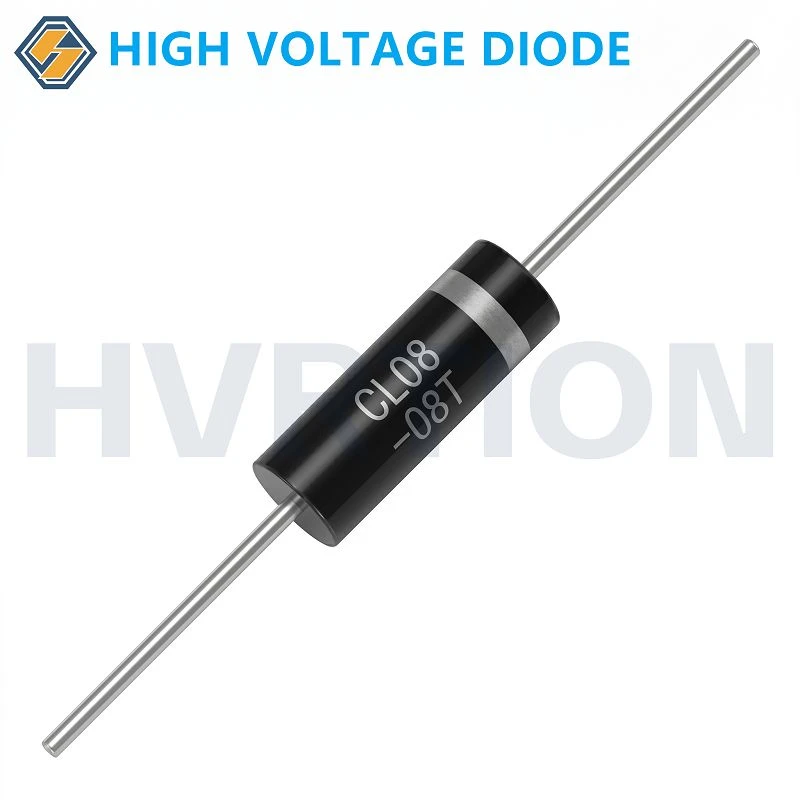

CL08-08T |
8 |
350 |
15 |
130 |
-40~+130 |
16 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-08 |
8 |
350 |
15 |
130 |
-40~+130 |
12 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-09 |
9 |
350 |
15 |
130 |
-40~+130 |
13 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-10T |
10 |
350 |
15 |
130 |
-40~+130 |
21 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|

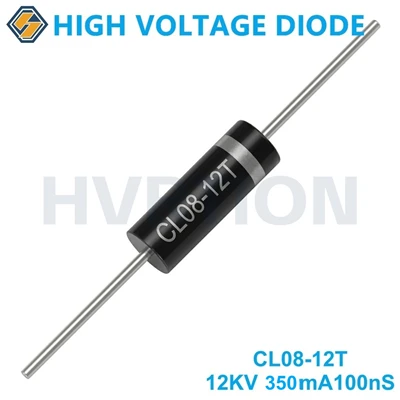

CL08-12T |
12 |
350 |
15 |
130 |
-40~+130 |
22 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-08C |
8 |
350 |
15 |
130 |
-40~+130 |
13 |
5 |
0.1 |
Φ4.5*15/Φ1.0 |
|

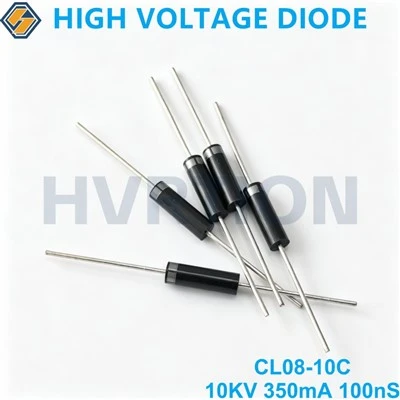

CL08-10C |
10 |
350 |
15 |
130 |
-40~+130 |
21 |
5 |
0.1 |
Φ4.5*15/Φ1.0 |
|
CL05-15S |
15 |
350 |
40 |
160 |
-40~+160 |
50 |
5 |
0.15 |
Φ4.5*15/Φ1.2 |
*Öll gildi eru hámarkseinkunnir nema annað sé tekið fram (Ta=25 gráðu ).

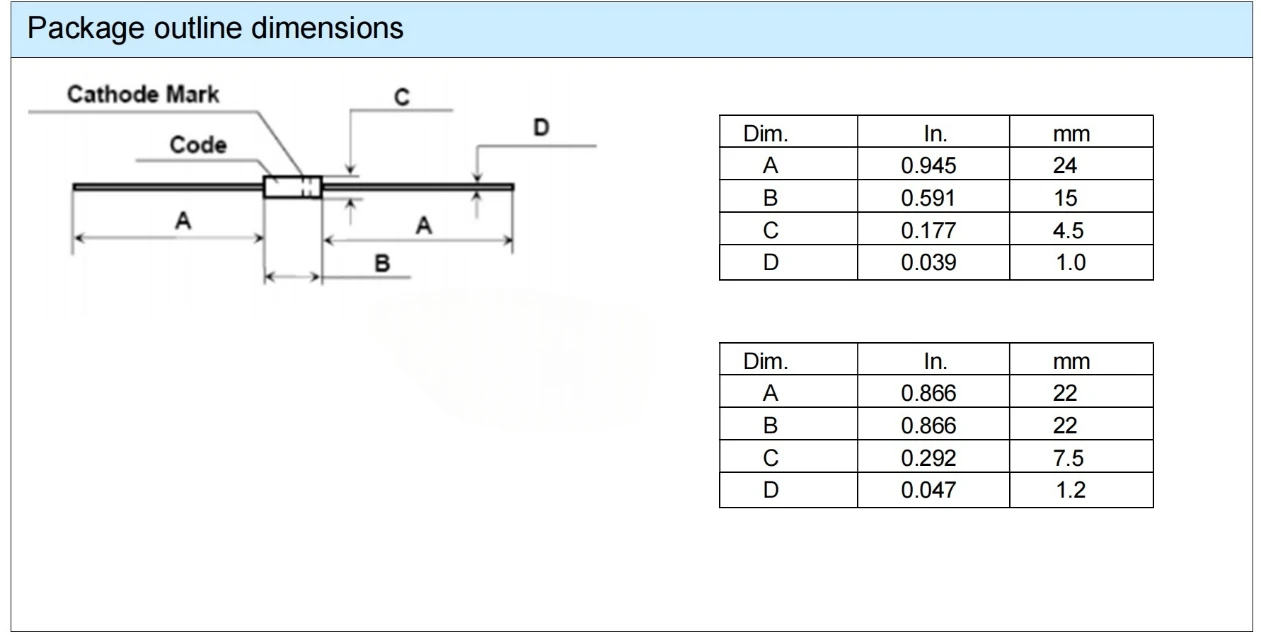

Vélræn gögn
- Pakki: mótað plast, UL94V-0 metið
- Pólun: Bakskautsband merkt
- Festing: Ásleiðsla
Upplýsingar um pöntun

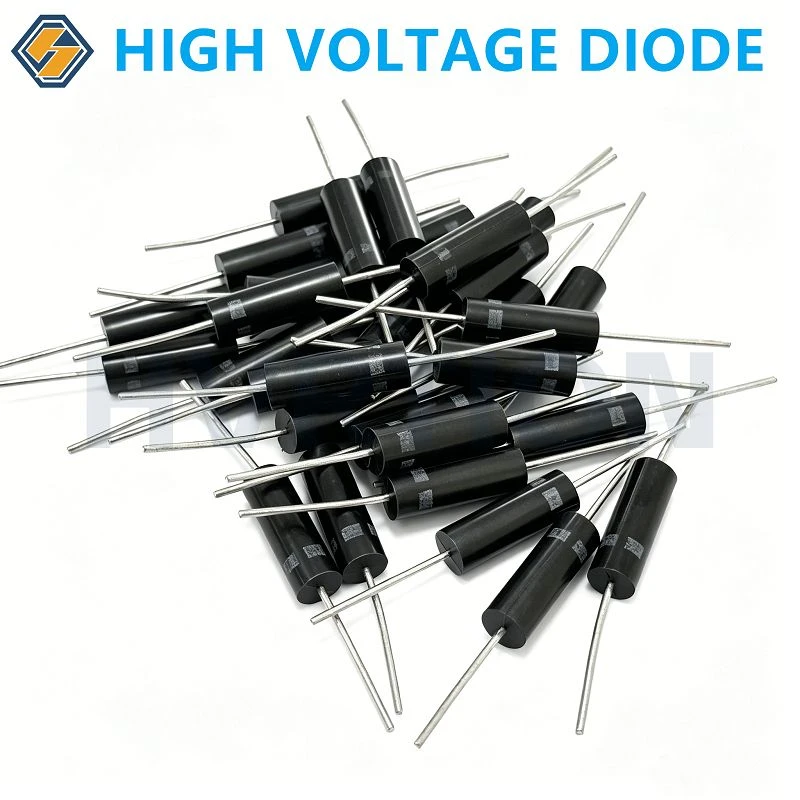

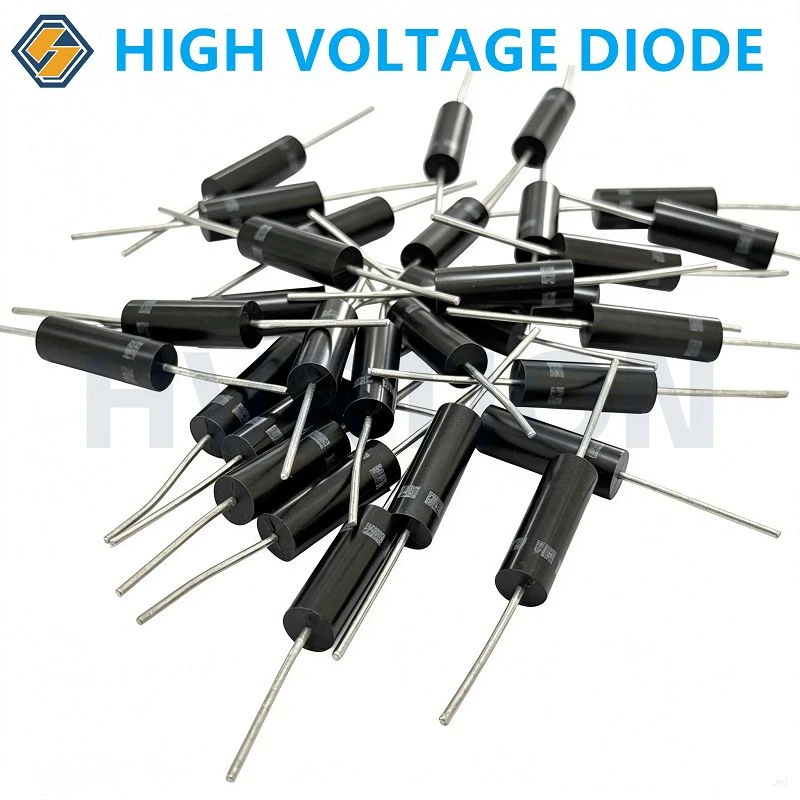

Pökkun:Magn (200 stk/poki). MOQ samningsatriði.
Af hverju að velja þessa seríu?
- Sannað áreiðanleikafyrir stöðugan háspennurekstur
- Fljótur batidregur úr skiptatapi í hátíðnirásum
- Mikið spennuval– passaðu nákvæmlega við þarfir án þess að-oftar yfir verkfræði
- Margar vélrænar stillingar- passa við mismunandi PCB skipulag
- Bein skiptifyrir algengar HV-afriðlarhlutanúmer
Tæknileg aðstoð
Hafðu samband við teymið okkar til að fá spennu-/straummat umfram staðlaða röð (sérsniðnar HV-samsetningar í boði).
