Helstu eiginleikar
80ns ofur-hraður batatími.
Þetta er mikilvægt til að draga úr skiptatapi og bæta skilvirkni í hátíðni aflgjafa samanborið við venjulegar HV díóða.
Lítið háspennuhönnun
Nær mjög háum spennustigum í mjög litlu, mótuðu líkamsfótspori. Þetta sparar dýrmætt PCB-pláss í þéttum tækjum eins og jónaframleiðendum og færanlegum röntgengeislakerfum.
Frábær bylgjumeðferð
Hannað til að standast mikla innblástursstrauma (IFSM allt að 0,5A) og endurteknar losunartilburðir, sérstaklega framúrskarandi í FBT losunartilraunum fyrir CRT og há-afl leysir.
Hár hitastöðugleiki
Viðheldur lágum lekastraumi, jafnvel við hærra hitastig (allt að 120 gráðu hitastig á mótum), sem tryggir áreiðanleika við erfiðar rekstraraðstæður.
Beint fall-í skipti
2CL7 röðin er víða fáanleg og hönnuð til að vera raf- og vélrænni samhæf við eldri gerðir.
Hönnun með mikilli áreiðanleika
Plastefni-mótaður, lítill-pakki með fjöl-laga mesa-gerð kísilflaga
Rekstrarhitasvið
Hitastig á mótum (Tj) allt að 120 gráður, geymsluhiti frá -40 gráður til +120 gráður
Meðalúttaksstraumur
5,0 mA við 25 gráður með viðnámsálagi.
Lágt áframspennufall og lítill lekastraumur
Kynning á tengdum röð módelum
2CL7 röðin býður upp á breitt úrval af endurteknum toppspennum fyrir bakhlið, frá 6kV til 20kV, allt eftir tilteknu gerðinni. Sem dæmi má nefna:
|
Tegund |
Einkunn gildi |
Temp. Ástand |
Rafmagns einkenni |
Stærð |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
Φlíkami*L,Φleiða |
|
|
[IFM=10mA] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
gráðu |
gráðu |
V |
μA |
μS |
mm |
|
|
2CL703 |
3 |
5 |
0.5 |
120 |
-40~+120 |
12 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|
2CL704 |
4 |
5 |
0.5 |
120 |
-40~+120 |
15 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|

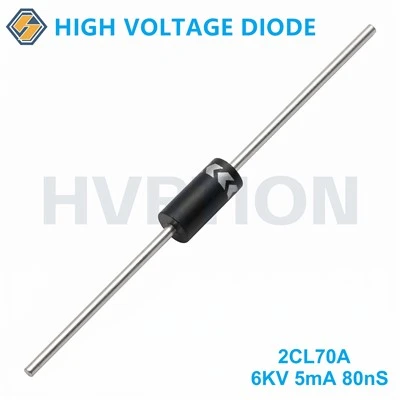

2CL70 |
6 |
5 |
0.5 |
120 |
-40~+120 |
20 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|

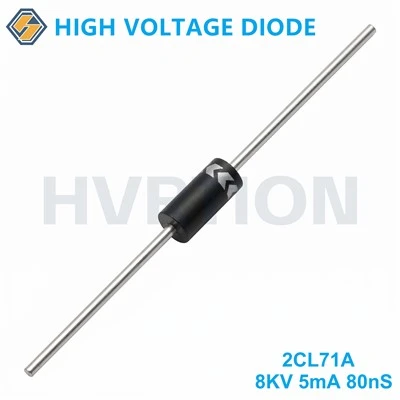

2CL71 |
8 |
5 |
0.5 |
120 |
-40~+120 |
25 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
2CL72 |
10 |
5 |
0.5 |
120 |
-40~+120 |
30 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL73 |
12 |
5 |
0.5 |
120 |
-40~+120 |
37.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL74 |
14 |
5 |
0.5 |
120 |
-40~+120 |
42.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL75 |
16 |
5 |
0.5 |
120 |
-40~+120 |
50 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL76 |
18 |
5 |
0.5 |
120 |
-40~+120 |
56 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL77 |
20 |
5 |
0.5 |
120 |
-40~+120 |
62.5 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
Stærðir pakkans |
|
|
|
• Mál: Mótuð plastbygging • Epoxý uppfyllir UL 94V-0 eldfimi einkunn • Pólun: Litaband táknar bakskautenda |
Umsókn
Skjár og myndgreining
Flyback spennar (FBT) fyrir CRT sjónvörp/skjái, há-aflgjafa fyrir VTR myndavélar og litlar -röntgenvélar í stærð.
01
Jónun og hreinsun
Neikvæð jónaframleiðendur, lofthreinsitæki og rafstöðueiginleikar.
02
Iðnaðarvinnsla
Rafstöðueiginleikar, rafstöðueiginleikar og há-spennugjafar.
03
Próf og mælingar
Há-aflgjafar og há-prófunarbúnaður.
04
Sérgrein
Örbylgjuofnar, leysikerfi og hátíðni tvöfaldara afriðlarrásir
05
