Yfirlit

1700V og 2200V SiC Schottky díóða eru há-aflafriðlarar sem hannaðir eru fyrir há-tíðni og mikil-afköst aflumbreytingu. Í samanburði við hefðbundnar kísildíóða með hraða endurheimt, veitir SiC tækni afar litla öfuga-batahegðun, minnkað skiptatap og framúrskarandi háan-hitastöðugleika. Röðin er hentug fyrir há-aflgjafa, leysirafgjafa, röntgenkerfi, þétta hleðslu, rafstöðueiginleika og iðnaðar hátíðni rafeindatækni.

Vöruúrval

Vöruröð	Hámarks endurtekin bakspenna	Núverandi flokkur	Tækni	Helsti kostur
1700V SiC	1700V	Allt að 10A	SiC Schottky	Ofur-hröð skipti
2200V SiC	2200V	Allt að 10A	SiC Schottky	Háspennuaðgerð.-

Helstu eiginleikar

* 1700V og 2200V há-spennustig

* Silicon Carbide Schottky díóða tækni

* Nánast enginn hefðbundinn öfugur-endurheimtarstraumur

* Mjög lítið skiptitap

* Hár-skiptageta

* Lágt öfugt-endurheimtargjald

* Frábær afköst við háan-hita

* Mikill aflþéttleiki

* Minnkað skiptiálag á rafmagnstæki

* Hentar fyrir fyrirferðarlítið-hátíðnaaflgjafa

* TO-220 og sérsniðnir pakkavalkostir í boði í samræmi við vöruhönnun

Af hverju að velja SiC í stað hefðbundinna sílikon hraðbata díóða?

Hefðbundnar hraðbata díóður úr sílikon nota PN tengi og krefjast þess að geymd hleðsla sé fjarlægð þegar-slökkt er. SiC Schottky tæknin útilokar hefðbundna minnihluta-geymslubúnaðinn sem tengist endurheimt sílikon PN mótum, sem gerir hana sérstaklega hentuga fyrir hátíðniskiptaforrit.

SiC vs Silicon Fast Recovery Diode

Eiginleiki	Silicon Fast Recovery díóða	SiC Schottky díóða
Hálfleiðara efni	Kísill	Kísilkarbíð
Tegund móta	PN mótum	Schottky
Reverse Recovery	Tugir nanósekúndna	Mjög lágt / nánast enginn hefðbundinn bati
Skiptistap	Hærri	Neðri
Hátíðniaðgerð.-	Gott	Frábært
Bakfæra-endurheimtugjald	Hærri	Mjög lágt
Hár-hitastöðugleiki	Gott	Frábært
Kraftþéttleiki	Í meðallagi	Hátt
Há-aflgjafi	Hentar vel	Mjög mælt með
Hagræðing	Takmarkast af endurheimtumapi	Frábærir möguleikar
Kerfisstærð	Hefðbundið	Getur stutt þéttari hönnun

Tæknilýsing

Parameter	1700V röð	2200V röð
Hálfleiðari	SiC	SiC
Tegund tækis	Schottky díóða	Schottky díóða
VRRM	1700V	2200V
Núverandi flokkur @ 160 gráður	Allt að 10A*	Allt að 10A*
Uppstreymistraumur	54A	54A
Framspenna	1.4V	2.0V
Lekastraumur	5uA	5uA
Hitastig á mótum-	-55~175gráðu	-55~175gráðu
Geymsluhitastig	-55~175gráðu	-55~175gráðu

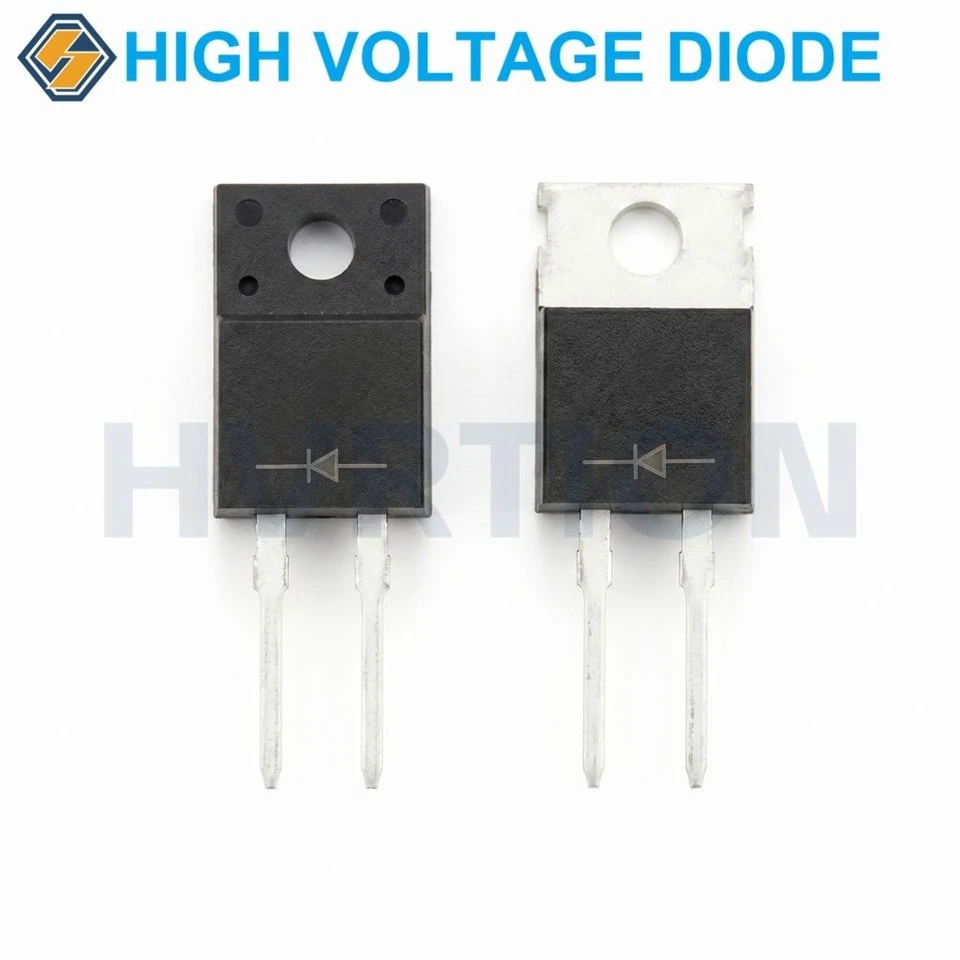

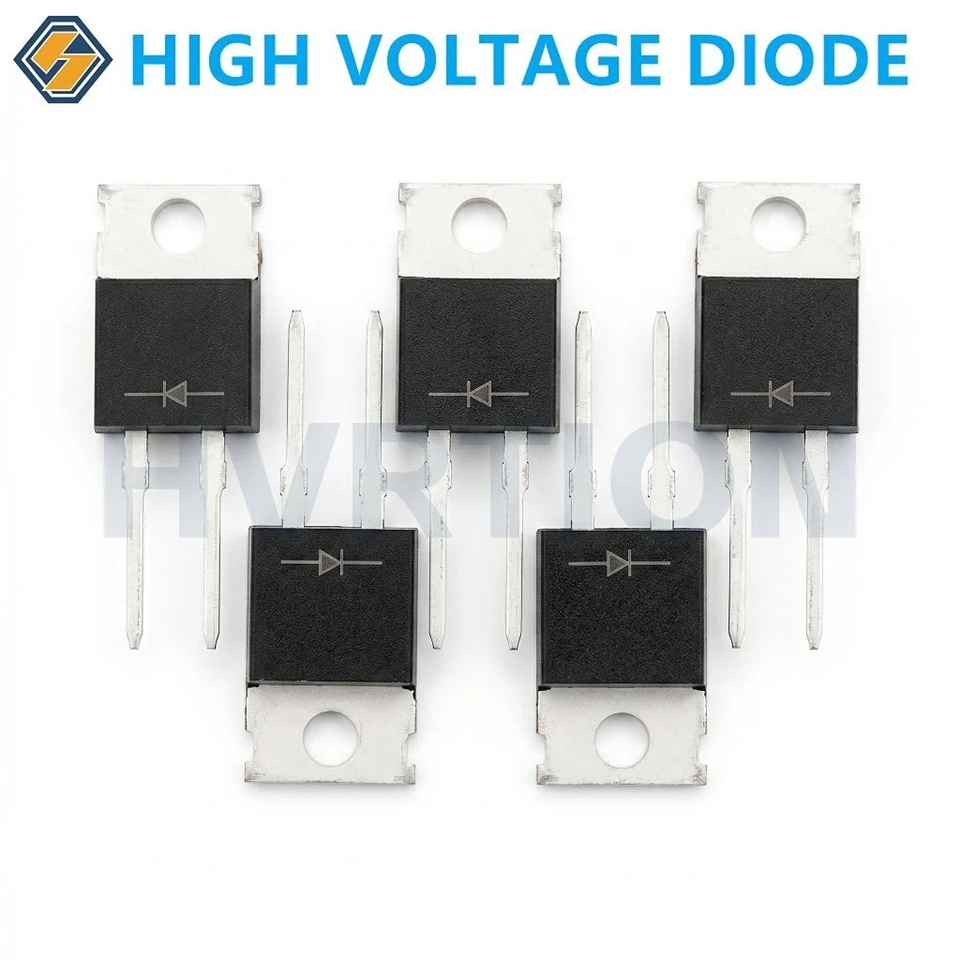

Pakki	TO-220-2L	TO-220-2L
Reverse Recovery	Mjög lágt	Mjög lágt
Skiptitíðni	Há-tíðnifær	Há-tíðnifær
Rekstrarhitastig	Umsókn háð	Umsókn háð

1700V SiC díóða

1700V SiC Schottky díóða fyrir há-aflgjafa
1700V SiC Schottky díóðan er hönnuð fyrir forrit sem krefjast mikillar lokunarspennu, hraðvirkrar skiptingar og lágs rofataps.
Með 1700V spennueinkunn getur það komið til greina að uppfæra 1600V-flokks sílikon hraðbata afriðla þegar spennumörk hringrásarinnar, hitauppstreymi og rafeiginleikar eru rétt sannreyndir.

Mælt er með umsóknum

* Há-rofi aflgjafar
* Há-jafnspennugjafar
* PFC hringrásir
* LLC resonant breytir
* Há-jafnstraumsbreytir-DC
* Laser aflgjafar
* Iðnaðaraflgjafar
* Röntgen- og lækningaaflgjafar
* Háspennuþétta hleðslukerfi-
* Púlsaflkerfi
* RF og há-tíðnibúnaður
* Rafstöðueiginleikar

2200V SiC díóða

2200V SiC Schottky díóða fyrir há-aflumbreytingu
2200V SiC Schottky díóða er þróuð fyrir háspennuforrit sem krefjast hærri-blokkunarspennu en hefðbundin 1700V-tæki.
Það er hentugur fyrir há-leiðréttingu og há-aflumbreytingu þar sem minni skiptatap og há-hitanotkun eru mikilvæg.

Mælt er með umsóknum
* 2kV-flokks há-aflgjafar
* Iðnaðar háspennuafriðlarar
* Há-aflbreytir
* Laser aflgjafar
* Röntgenhá-háspennugjafar
* Læknisfræðileg háspennubúnaður
* Rafstöðueiginleikar
* Rafstöðueiginleikar úðabúnaður
* Háspennuþéttahleðsla-
* Púlsaflbúnaður
* Há-iðnaðarbúnaður

Athugasemdir um skipti

Getur SiC díóða komið í stað sílikon hraðbata díóða?
Í mörgum forritum er hægt að nota SiC Schottky díóða sem uppfærslu eða í staðinn fyrir sílikon hraðbata díóða, en það ætti ekki að meðhöndla hana sem alhliða pinna-í-skipti.

Áður en skipt er um upprunalegu sílikondíóðuna ættu verkfræðingar að staðfesta:

1. Reverse spennu einkunn
2. Meðalframstraumur
3. Hámarks- og bylstraumur
4. Framspennufall
5. Rafmagn tengis
6. Hitaþol
7. Skiptatíðni
8. Uppsetning pakka og pinna
9. PCB skrið og úthreinsun
10. Kerfisspennustraumar og öryggismörk

Kostir hátíðniforrita-

Lægra skiptitap

Mjög lítil öfug-endurheimtarhegðun SiC Schottky díóða hjálpar til við að draga úr slökkvi-tapinu samanborið við hefðbundna sílikon PN hraða-endurheimtara.

Hærri skiptitíðni

Minni skiptatap getur gert hönnuðum kleift að auka skiptatíðni en viðhalda hitauppstreymi.

Meiri aflþéttleiki

Hærri skiptitíðni getur hjálpað til við að draga úr stærð segulmagnaðir íhluta, sía og annarra óvirkra íhluta, sem gerir þéttari afl-umbreytingarkerfi kleift.

Bætt hitauppstreymi

Minni skiptap getur dregið úr hitamyndun í-hátíðniaflumbreytingum og veitt meiri sveigjanleika fyrir varmahönnun.

Hátt-hitastig

SiC er í eðli sínu hentugur fyrir krefjandi-afl rafeindatækniforrit með háum hita og veitir framúrskarandi hitastöðugleika.

Dæmigert forrit

01/

Há-aflgjafar

SiC afriðlar henta fyrir hátíðniumbreytingarkerfi þar sem tap á hefðbundnum sílikondíóða endurheimt verður umtalsvert.

02/

Laser aflgjafar

Há-spennublokkunargetan og hröð rofareiginleikar gera SiC díóða hentugar fyrir fyrirferðarlítinn leysiraflgjafa.

03/

Röntgen- og læknisháspennukerfi-

Hægt er að meta 1700V og 2200V röð fyrir háspennuleiðréttingu og þétta hleðsluþrep í lækninga- og iðnaðarröntgentækjum-.

04/

Rafstöðubúnaður

Notkunin felur í sér rafstöðueiginleikar, rafstöðueiginleikar úðakerfi og önnur háspennu DC aflgjafi.

05/

Iðnaðarhá-aflgjafar

SiC tækni getur bætt skilvirkni og afköst skipta í háspennuaflumbreytingarkerfum í iðnaðar-.

Sérsniðnar SiC díóða lausnir

Við styðjum sérsniðnar háspennu SiC díóðalausnir fyrir OEM og iðnaðarforrit.
Hægt er að ræða aðlögun í samræmi við:
* Spennamat
* Núverandi einkunn
* Kröfur um áframspennu
* Skiptaeiginleikar
* Tegund pakka
* Lead stillingar
* Varmakröfur
* Kröfur um rafmagnsprófanir
* Forrita-sértæk árangursmarkmið

Fyrir háspennu OEM verkefni geta viðskiptavinir gefið upp rafrásarspennu, rekstrarstraum, skiptitíðni, rekstrarhitastig og núverandi díóðalíkan. Verkfræðiteymi okkar getur mælt með viðeigandi 1700V eða 2200V SiC lausn.
