Vöruyfirlit

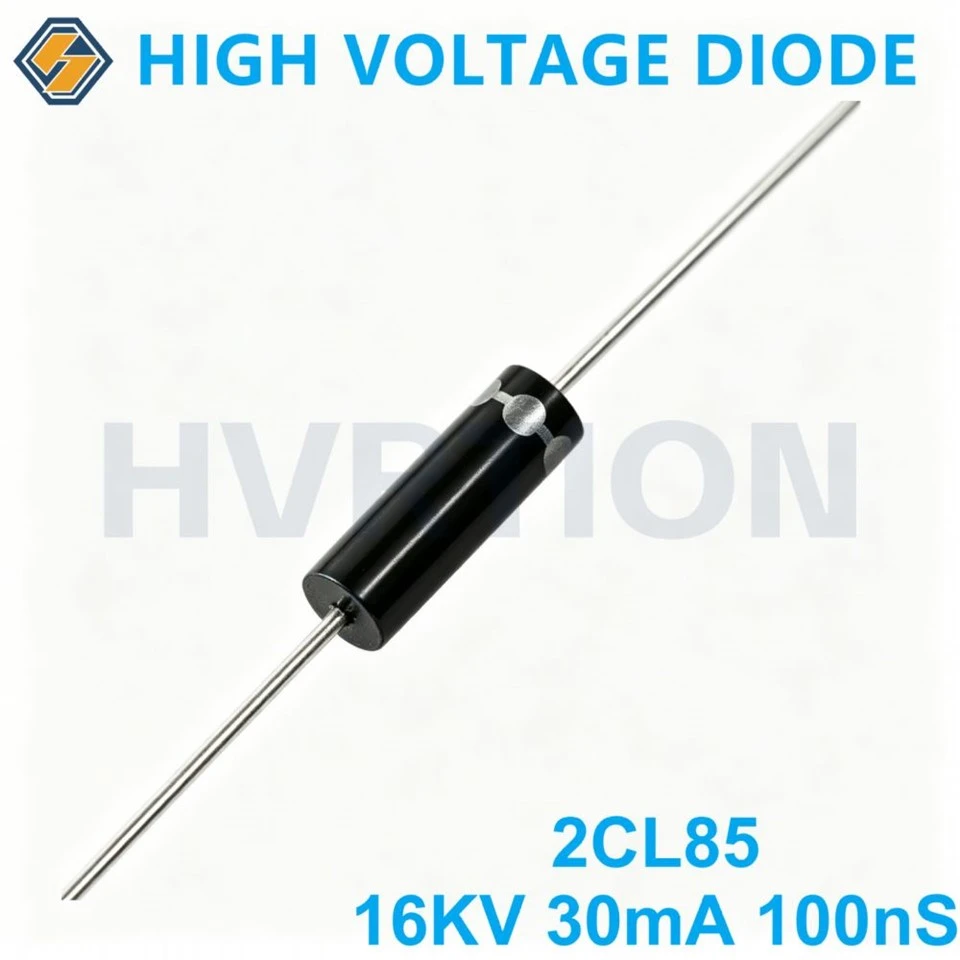

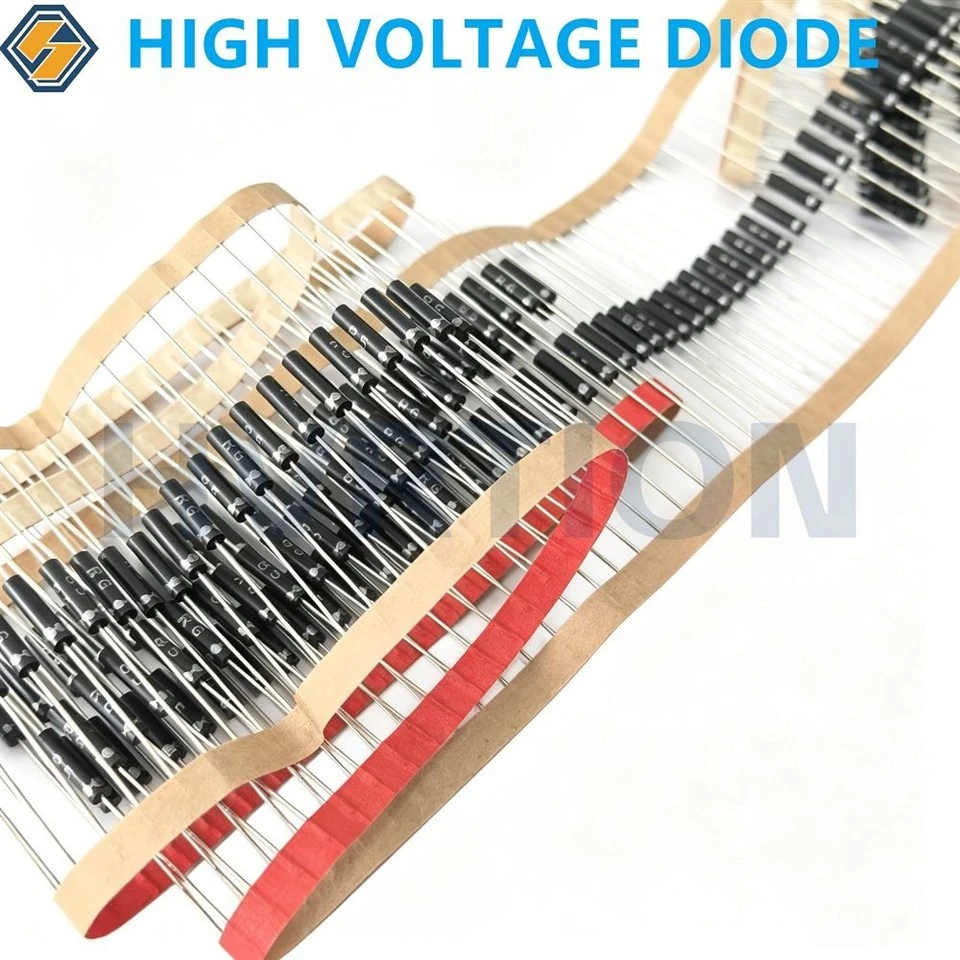

2CL85 hraðbata háspennudíóðan er hönnuð fyrir há-tíðnileiðréttingu í læknisfræðilegum, iðnaðar- og vísindalegum notum. Með hámarks endurheimtartíma upp á 100nS, dregur það verulega úr skiptatapi og hitamyndun í hátíðni aflgjafa. Ofur-lágur lekastraumurinn (minna en eða jafnt og 2μA) tryggir nákvæmni í háum-viðnámsrásum, en öflugur HV pakkinn veitir áreiðanlega vörn gegn bogamyndun og kórónuhleðslu. Þessi díóða hentar sérstaklega vel fyrir röntgengeisla, ósonframleiðslukerfi, rafstöðueiginleikara, spennumfaldara og hleðsluaflgjafa fyrir þétta. Hann starfar yfir breitt -40 gráður til +130 gráðu hitastigssvið og skilar stöðugum afköstum í erfiðu umhverfi."
Dæmigert hringrásarhlutverk
Háspennuleiðrétting-
AC til DC umbreytingu í HV útgangi
Spennu margföldun
Fjöl-leiðrétting á stiga hringrás
HV klemmur og vörn
Takmarkandi spennustoppa í viðkvæmum hringrásum
Tæknilýsing
|
Rafmagns einkenni (Tamb=25 gráðu, nema annað sé tekið fram) |
Tákn |
Skilyrði |
Metið gildi |
Eining |
|
Endurtekin hámarks bakspenna |
VRRM |
16 |
KV |
|
|
Meðaltal Framstraums hámarks. |
IO |
@olía Tbrot=50 gráðu |
30 |
mA |
|
Hámark Uppstreymistraumur |
IFSM |
3.0 |
A |
|
|
Hámark Framspennufall |
VFM |
Ta=25 gráðu |
36 |
V |
|
Hámark Reverse Recovery Time |
trr |
IF=2mA, IR=4mA |
100 |
nS |
|
Hámark Reverse Current |
IRRM |
2.0 |
μA |
|
|
Hámark Hitamót |
TJ |
130 |
gráðu |
|
|
Geymsluhitasvið |
Tstg |
-40-+130 |
gráðu |
|
Stærðir pakkans |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
Tengdar gerðir fyrir 2CL8 röð
2CL8 röðin, með áherslu á 30mA, spennusviðið er 8-30KV, metið Trr er 100nS, eftirfarandi eru helstu gerðir:
|
Tegund |
Einkunn gildi |
Temp. Ástand |
Rafmagns einkenni |
Stærð |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φbody*L, φblý |
|
|
[EF=IF(AV)] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
gráðu |
gráðu |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
Umsóknarreitir
Læknakerfi
Há-aflgjafar fyrir röntgengeisla, tölvusneiðmyndaskannar og tannmyndabúnað.
Iðnaðarvinnsla
Rafstöðueiginleikar (loftmengunarvarnir), há-ósonframleiðendur fyrir vatnshreinsun og rafstöðueiginleikakerfi.
Vísindaleg tæki
Kornahröðlar, massarófsmælar og háspennuþétta hleðsluaflgjafar fyrir púlsleysiskerfi.
Rafeindatækni
Spennumargfaldarrásir (Cockcroft-Walton stig), háspennuprófunarbúnaður og einangrunarprófunartæki.
