Vöruyfirlit

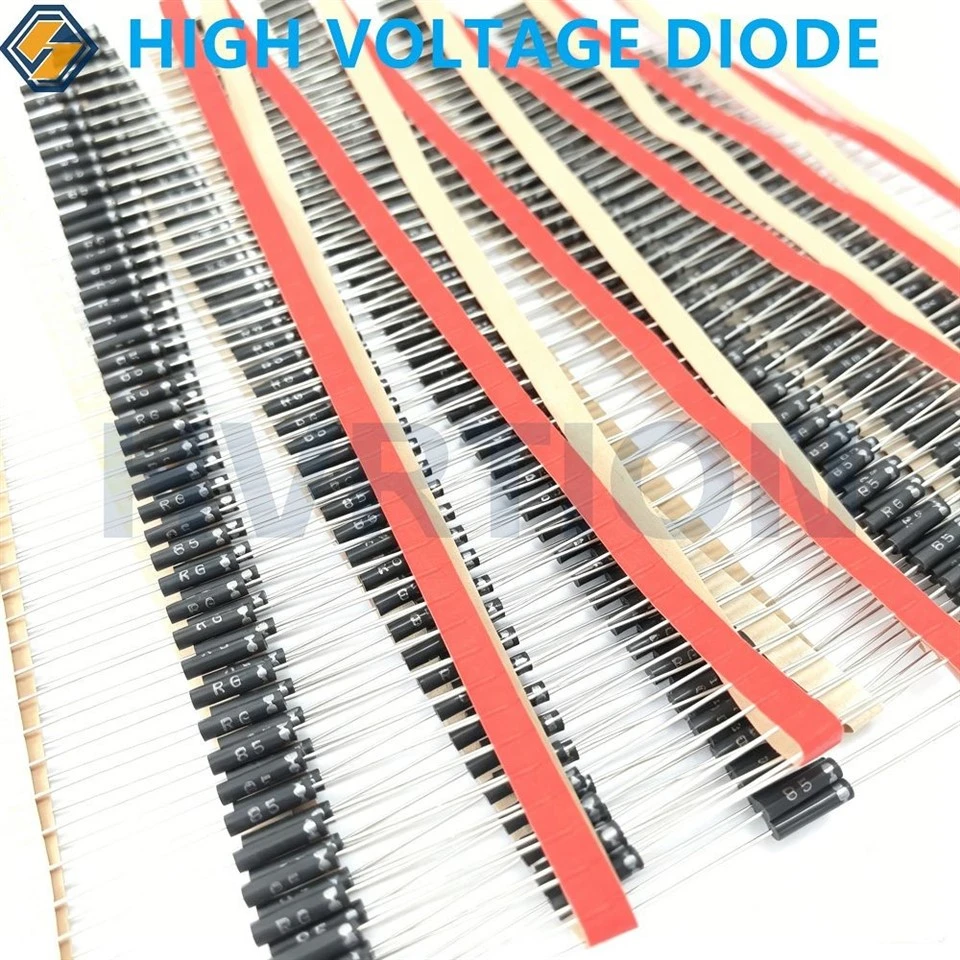

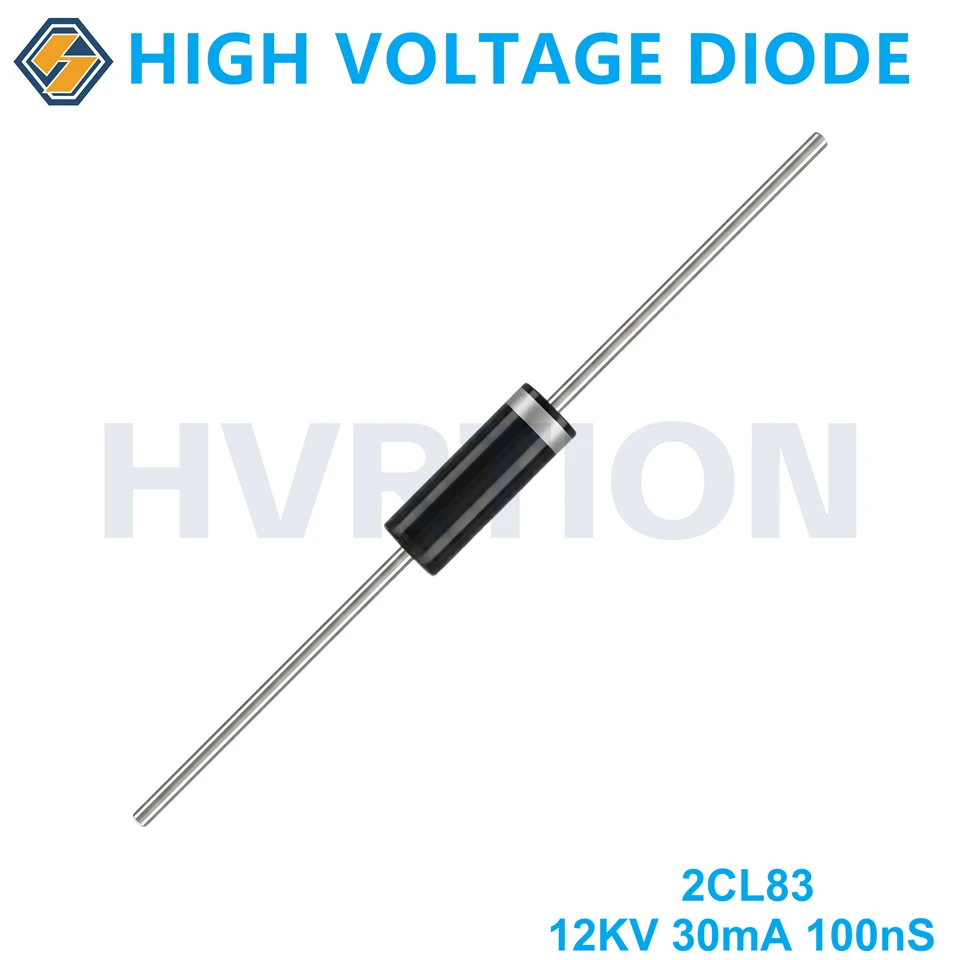

2CL83 hraðbata háspennu díóðan er hönnuð fyrir há-tíðnileiðréttingu í læknisfræðilegum, iðnaðar- og vísindalegum notum. Með hámarks endurheimtartíma upp á 120nS, dregur það verulega úr skiptatapi og hitamyndun í hátíðni aflgjafa. Ofur-lágur lekastraumurinn (minna en eða jafnt og 2μA) tryggir nákvæmni í háum-viðnámsrásum, en öflugur HV pakkinn veitir áreiðanlega vörn gegn bogamyndun og kórónuhleðslu. Þessi díóða hentar sérstaklega vel fyrir röntgengeisla, ósonframleiðslukerfi, rafstöðueiginleikara, spennumfaldara og hleðsluaflgjafa fyrir þétta. Hann starfar yfir breitt -40 gráður til +125 gráðu hitastigssvið og skilar stöðugum afköstum í erfiðu umhverfi."

Dæmigert hringrásarhlutverk

Háspennuleiðrétting-

AC til DC umbreytingu í HV útgangi

Spennu margföldun

Fjöl-leiðrétting á stiga hringrás

Freewheeling / snubber

Bælir inductive kickback í HV spennum

HV klemmur og vörn

Takmarkandi spennustoppa í viðkvæmum hringrásum

Tæknilýsing

Rafmagns einkenni (Tamb=25 gráðu, nema annað sé tekið fram)	Tákn	Skilyrði	Metið gildi	Eining
Endurtekin hámarks bakspenna	V_RRM		12	KV
Vinnuhámarks bakspenna	V_RWM		12	KV
Meðaltal Framstraums hámarks.	I_O	@olía T_brot=50 gráðu	30	mA
Hámark Uppstreymistraumur	I_FSM		3.0	A
Hámark Framspennufall	V_FM	Ta=25 gráðu	28	V
Hámark Reverse Recovery Time	trr	I_F=2mA, I_R=4mA	120	nS
Hámark Reverse Current	I_RRM		2.0	μA
Hámark Hitamót	T_J		130	gráðu
Geymsluhitasvið	Tstg		-40-+150	gráðu

Stærðir pakkans

product-304-130

TÁKN	MIN		MAX
	inn	mm	inn	mm
B	-	-	0.315	8
C	-	-	0.118	3
A	0.984	25	-	-
D	-	-	0.0236	0.6

Umsóknarreitur

Sértæk notkunartilvik
Lækningabúnaður	• Færanlegir tannröntgengeislar- • Læknisfræðileg röntgenaflgjafi • CT skanni HV einingar • Hleðslurásir hjartastuðtækis
Iðnaðar rafeindatækni	• Rafstöðueiginleikar (loftmengunarvarnir) • Ósonframleiðendur fyrir vatn/lofthreinsun • Neikvæð jónaframleiðendur • Rafstöðueiginleg húðun og úðakerfi
HV aflgjafar	• Há-aflgjafaeiningar (HVPS) • Cockcroft-Walton spennumargfaldarar • Þétta hleðslu aflgjafa • Skipta-aflgjafa (SMPS) fyrir HV
Laser & Scientific	• CO₂ leysir örvunarrásir • Púlsandi leysir aflgjafar • Agnahraðlar • Massagreiningar
Próf og mælingar	• HV einangrunarprófarar • Rafmagnsþolprófara • HV nemar afriðlar
Neytandi & Annað	• Örbylgjuofn HV hringrásir • Lofthreinsitæki og jónara • CRT skjá aflgjafar

2CL8 röð háspennudíóða tengdar gerðir

2CL8 röðin, með áherslu á 30mA, spennusviðið er 8-30KV, metið Trr er 120nS, eftirfarandi eru helstu gerðir:

Tegund	Einkunn gildi			Temp. Ástand		Rafmagns einkenni [Ta=25gráðu, allt eru hámarksgildi]			Stærð
	VRRM	IF(AV)	IFSM	Tj	Tstg	VFM	IR1	Trr	*φbodyL, φblý**
	VRRM	IF(AV)	IFSM	Tj	Tstg	[IF=IF(AV)]	[VR=VRRM]	[IF=2mA IRM=4mA]	*φbodyL, φblý**
	KV	mA	A	gráðu	gráðu	V	μA	μS	mm
2CL81	8	30	3	120	-40~+120	20	2	0.1	Φ3*8/Φ0.6
2CL82	10	30	3	120	-40~+120	25	2	0.1	Φ3*8/Φ0.6
2CL83	12	30	3	120	-40~+120	28	2	0.1	Φ3*10/Φ0.6
2CL85	16	30	3	120	-40~+120	36	2	0.1	Φ3*12/Φ0.6
2CL87	20	30	3	120	-40~+120	40	2	0.1	Φ3*12/Φ0.6

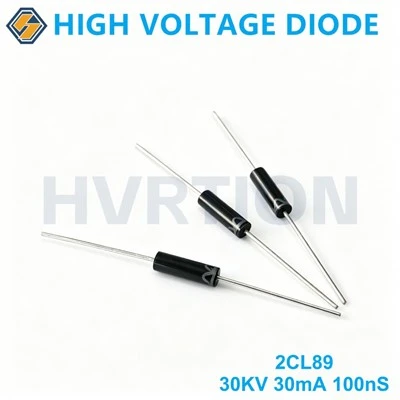

2CL89	30	30	3	120	-40~+120	46	2	0.1	Φ4.5*15/Φ1.0
