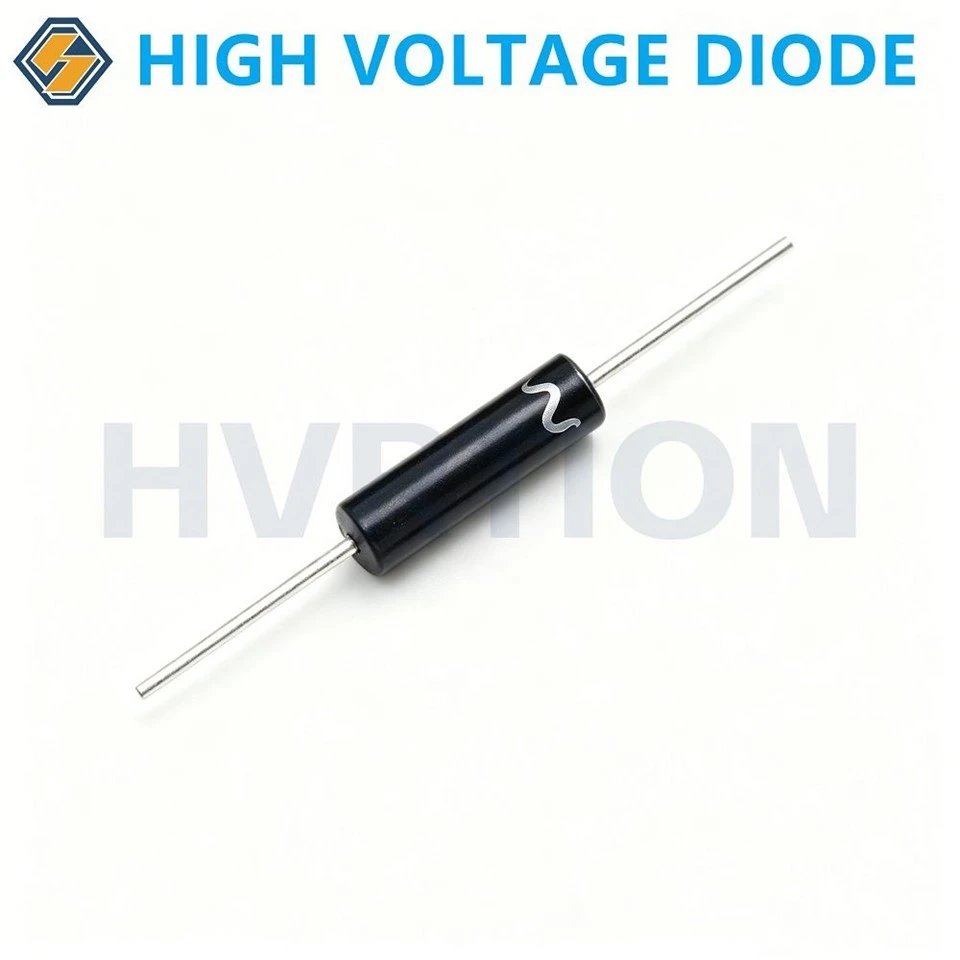

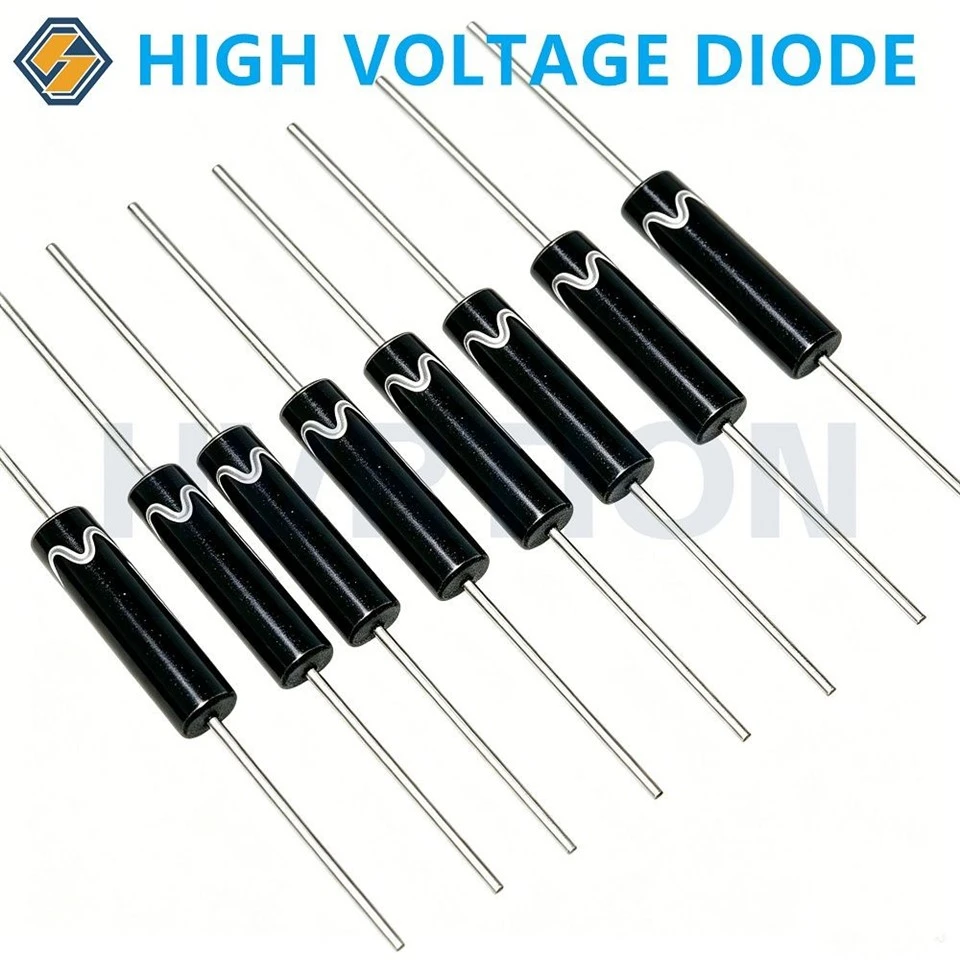

Eiginleikar vöru
Háspennu smæðun
Nær 20KV blokkunarspennu í venjulegum HV axial pakka, sem dregur verulega úr PCB plássi samanborið við að strengja margar lægri-díóður saman.
Ofur-Fljótur bati (100nS)
Fínstillt fyrir há-tíðniaðgerð (venjulega allt að 100kHz), sem dregur verulega úr öfugu bata tapi (rofi) samanborið við venjulegar há-díóða
Lítill leki og stöðugleiki
Mjög lítill bakstraumur við háan hita tryggir stöðugan árangur í erfiðu umhverfi og dregur úr hættu á hitauppstreymi.
Tæknilýsing
|
Rafmagns einkenni (Tamb=25 gráðu, nema annað sé tekið fram) |
Tákn |
Skilyrði |
Metið gildi |
Eining |
|
Endurtekin hámarks bakspenna |
VRRM |
20 |
KV |
|
|
Meðaltal Framstraums hámarks. |
IO |
@olía Tbrot=50 gráðu |
30 |
mA |
|
Hámark Uppstreymistraumur |
IFSM |
3.0 |
A |
|
|
Hámark Framspennufall |
VFM |
Ta=25 gráðu |
40 |
V |
|
Hámark Reverse Recovery Time |
trr |
IF=2mA, IR=4mA |
100 |
nS |
|
Hámark Reverse Current |
IRRM |
2.0 |
μA |
|
|
Hámark Hitamót |
TJ |
130 |
gráðu |
|
|
Geymsluhitasvið |
Tstg |
-40-+130 |
gráðu |
|
Stærðir pakkans |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
Umsóknir
Þessi díóða er sérstaklega fyrir kerfi sem þurfa mjög háa DC spennu frá litlum straumgjafa.
Lækningabúnaður
Rafmeðferð: TENS einingar, vöðvaörvandi og rafskurðarblýantar þurfa háspennublokkun til að koma í veg fyrir lekastrauma sjúklinga.
Færanleg hjartastuðtæki: Notuð í-háspennuhleðslurásum fyrir orkugeymsluþétta.
Próf og mælingar
HV nemar: Innri leiðrétting fyrir háspennu mismunadrifsnema og sveiflusjárnema.
Einangrunarprófunartæki (megohmmeters): Myndar 5kV-10kV prófunarspennu; þessi díóða er notuð í margföldunarstiginu til að stíga upp á hærra svið.
Iðnaðar og vísinda
Massalrófsmæling: Rafeindamargfaldaraaflgjafar krefjast ofur-stöðugra 30kV teina.
Rafstöðukerfi: Rafstöðueiginleikar (ryksöfnun) og rafstöðueiginleikar/flokkunarbyssur.
Leysaraflgjafir: For-jónunarrásir fyrir CO2 leysigeisla eða akstur flassljósa í litlum YAG leysigeislum.
HV aflgjafar
Cockcroft-Walton margfaldarar: Tilvalið fyrir efstu stig margfaldara þar sem spennuálagið er hæst en straumþörfin er lítil.
Röntgenrafall
Tengdar röð fyrir 2CL8 seríur
2CL8 röðin, með áherslu á 30mA, spennusviðið er 8-30KV, metið Trr er 120nS, eftirfarandi eru helstu gerðir:
|
Tegund |
Einkunn gildi |
Temp. Ástand |
Rafmagns einkenni |
Stærð |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φbody*L, φblý |
|
|
[IF=IF(AV)] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
gráðu |
gráðu |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|

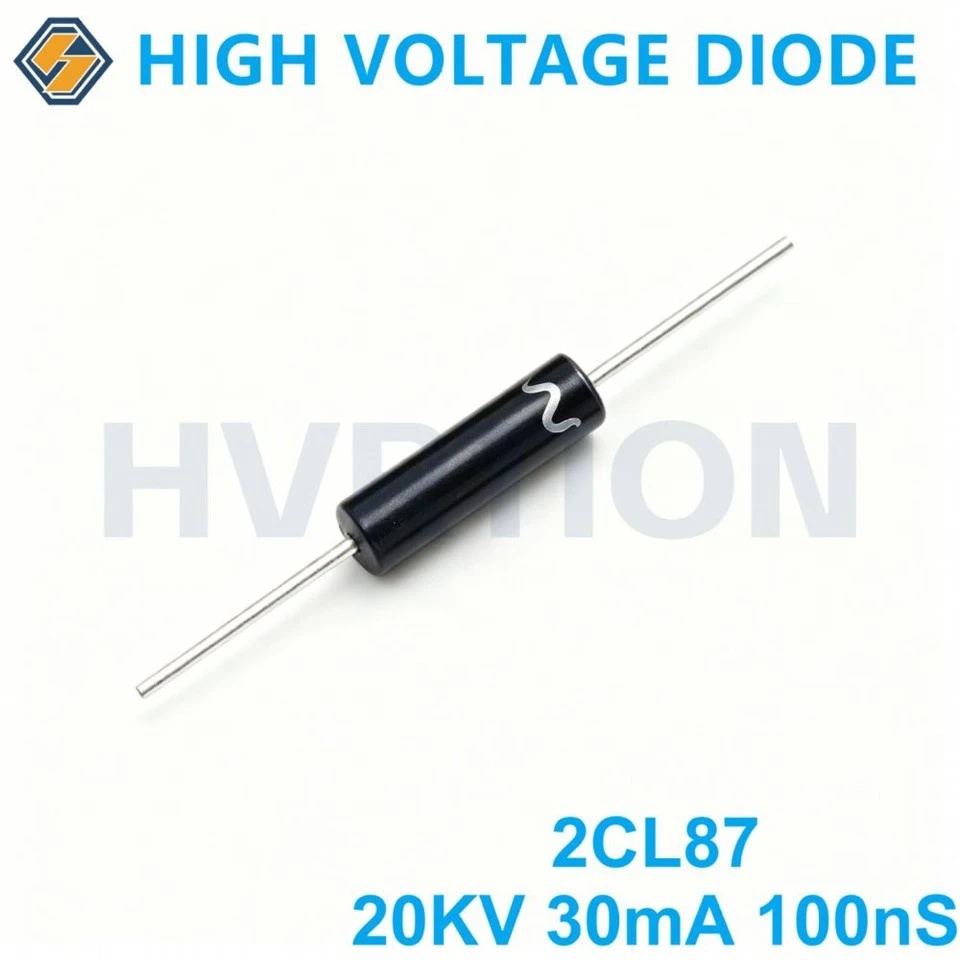

2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
